Enchimento para Torres de Resfriamento
Os enchimentos de contato possuem a função de aumentar a área de contato entre o ar e a água, desta maneira tornando o resfriamento mais eficiente, compactando o tamanho da torre em seu projeto.
A escolha do tipo de enchimento mais adequado tem que levar em consideração a qualidade da água de circulação, pois dependendo do enchimento poderá obstruir rapidamente, causando transtornos com paralizações de processo e custos inesperados com limpeza ou até mesmo substituição. Existem basicamente os enchimentos de Filme, Turbo Splash e Splash (respingamento).
Enchimentos tipo Filme
Recomendado para águas limpas e tratadas.

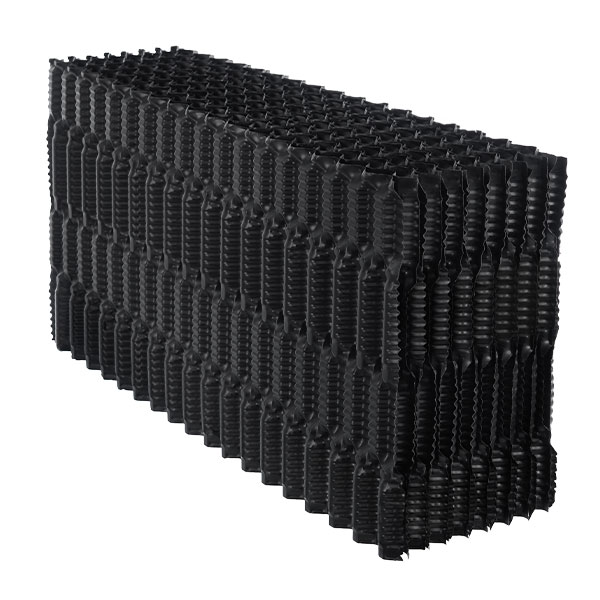

Os enchimentos do tipo filme consistem em folhas onduladas e corrugadas por meio de termoformação, unidas paralelamente por solda química (colagem) ou por pontos térmicos, formando blocos com canais onde a água se espalha formando uma fina película, que em contato com o ar, permite que o calor evapore a uma taxa acelerada, resfriado a água rapidamente.Existe uma variação muito grande de modelos, com diâmetros e formatos de canais (cruzados, off-set e verticais). Cada um com a sua tecnologia, rendimento e limitações (tolerâncias de sólidos e aglutinantes).

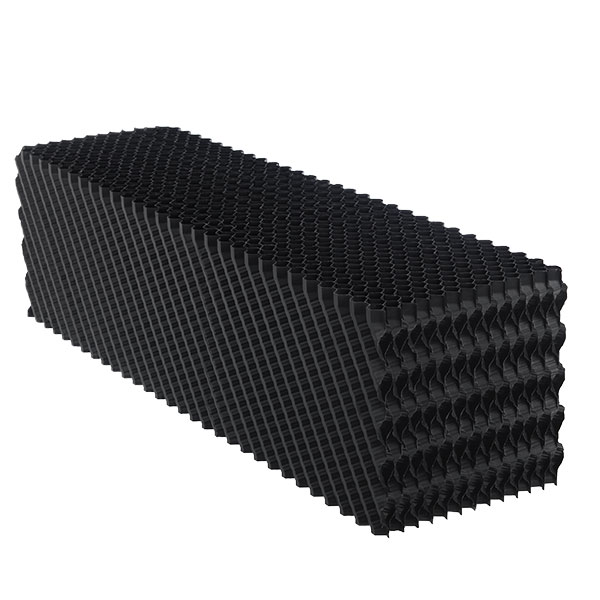

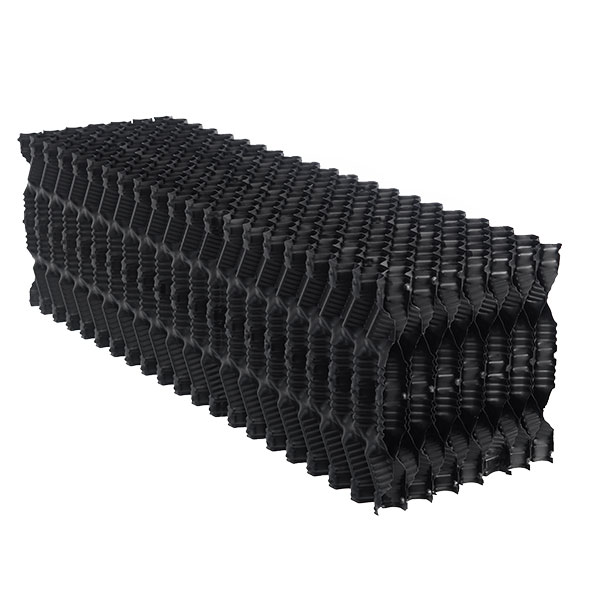

Enchimentos de contato Tipo Filme:
- Canais Cruzados 19mm (A19)
- Canais Offset Mistos 21mm (FO 21)
- Canais Offset Verticais 20mm (W20)
Os enchimentos fabricados em PVC possuem, por natureza, a propriedade antichama na classificação equivalente a V0 da norma UL 94.
Enchimentos tipo Turbo Splash:
Este tipo de enchimento é o mais utilizado no resfriamento de água industrial tratada, sendo ele uma mistura do enchimento tipo Filme com o do tipo Splash (respingo), aliando o bom desempenho do Filme com a baixa sensibilidade a obstruções do Splash.
Existem alguns tipos de enchimento Turbo Splash que são mundialmente comercializados, porém no Brasil o modelo mais utilizado é o modelo Grade de canais cruzados.

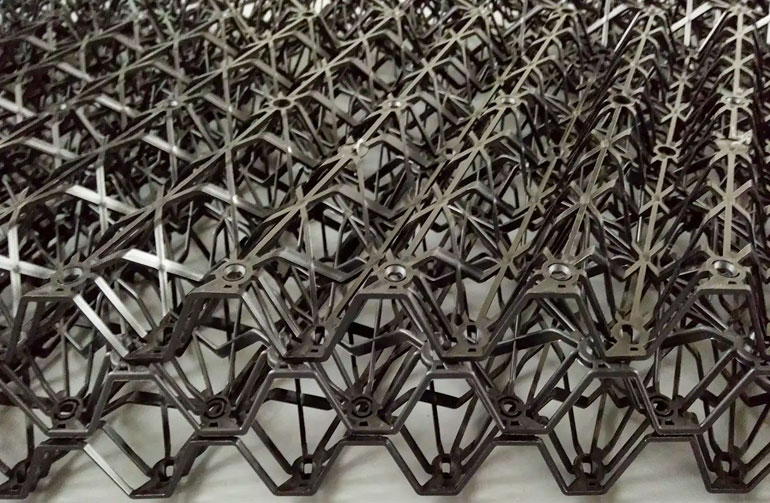

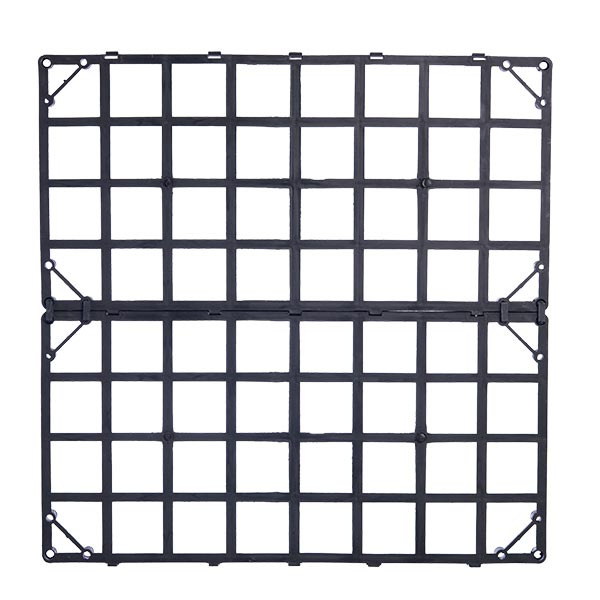

O enchimento Grade é composto por folhas moldadas por injeção, montadas paralelamente formando blocos compactos. Em razão da sua robustez permite limpeza por hidrojateamento.

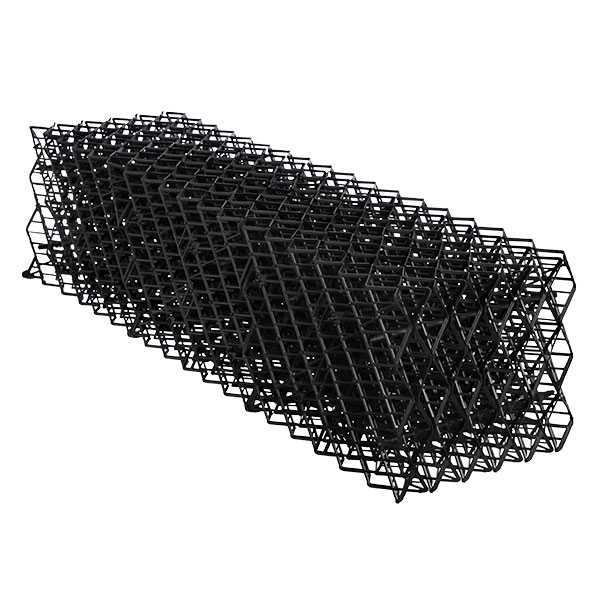

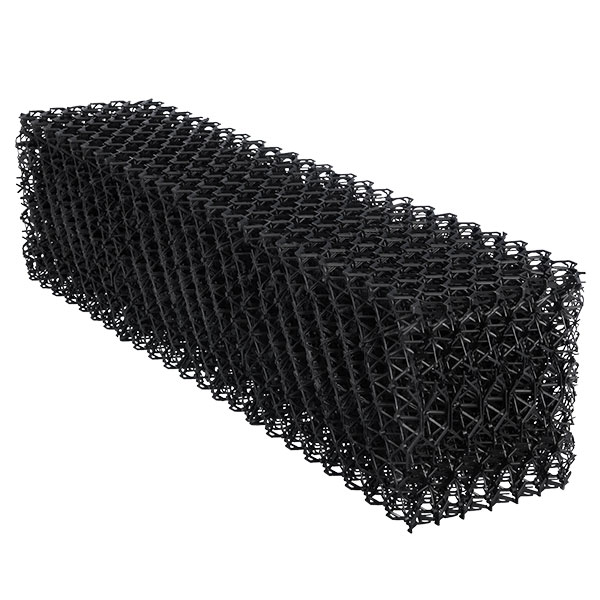

Enchimentos de contato Tipo Grade (Turbo Splash):
- Grade Trapezoidal (G ou SGC)
- Grade de Alta Performance (NG)
- Grade Vertical (SG)
Opcional de fornecimento em material autoextinguível, conforme norma UL 94, nas classificações de inflamabilidade V2 e V0.
Enchimentos tipo Splash (respingamento):
Recomendado para águas contaminadas.
Os enchimentos de Splash podem ser em formato de barras, tubos ou bandejas, devidamente espaçadas para que quando a água em queda se choca no enchimento, forma inúmeras gotículas de respingamento, aumentando naturalmente a área de contato entre o ar e a água.
Em razão do impacto da água no enchimento, ele se torna autolimpante até um determinado nível de contaminação.
Este tipo de enchimento é muito utilizado em resfriamento de água em Usinas de Açúcar de Álcool, bem como em resfriamento de efluentes em Usinas Siderúrgicas e indústrias de Papel e Celulose.
Enchimentos de contato – Tipo Respingo - Splash:

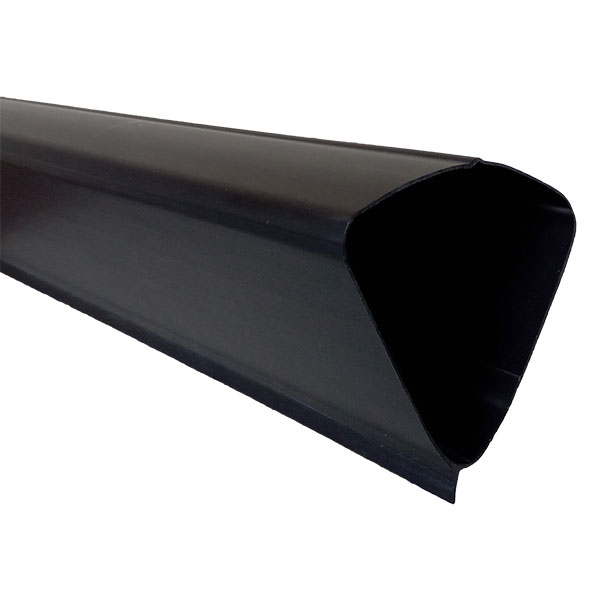

- Ripa Triangular,

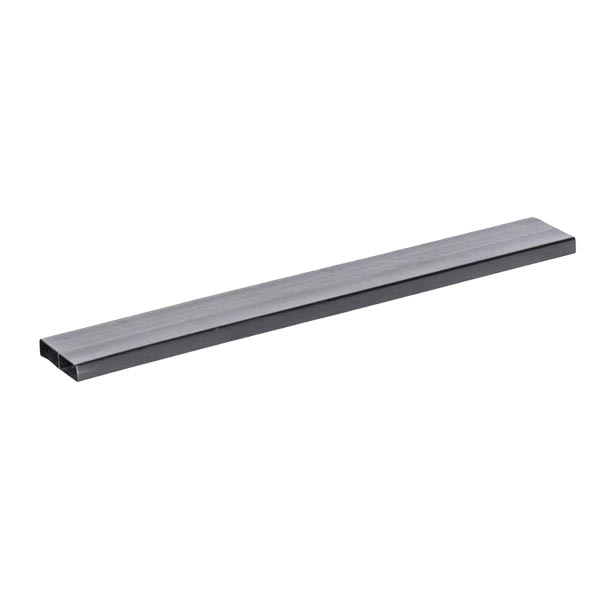

- Ripa Retangular,
- Cant. V-Bar,

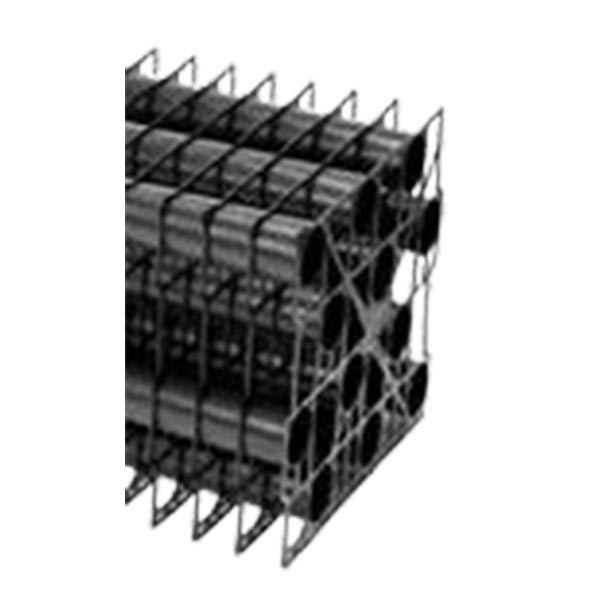

- BRT – Tubular,

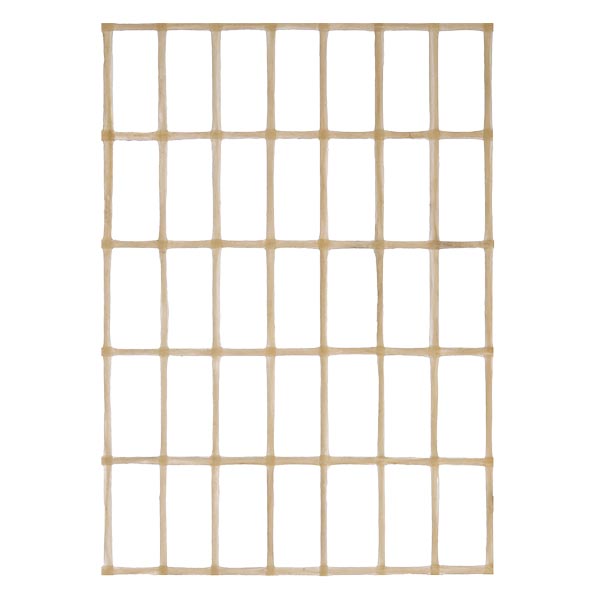

- Bandeja
